wetLAN® 120
wetLAN® 120 üzerinde yapılan modifikasyonlar, makinenin karton, plastik, metalden üretilmiş köşeli kaplara - kartonlar, kutular, teneke kutular ya da uygun ölçüde kesilmiş kartonlar veya katlanır kutular – soğuk tutkallı etiketler uygulanmasına imkân sağlamaktadır. İki magazin tipi mevcuttur.
Avantajları:
Parça etiketlerinin yanı sıra köşe etiketleri de uygulanabilir. Hızlı format değişimi ve kolay işletim dolayısıyla yüksek verimlilik Format parçalarına neredeyse hiç yatırım yapılması gerekmez Cazip fiyat - ekonomik işletim Kompakt tasarım En düşük sahip olma maliyeti
|
Ana gövde: |
Kare profil kaynaklı paslanmaz çelik boru |
|
Makine boyutları: |
Makine tasarımına bağlıdır |
|
Etiket uzunluğu: |
80 -395 mm |
|
Etiket yüksekliği: |
40 -315 mm |
|
Hız: |
1200 adet / saat |
|
Konveyör bandı yüksekliği: |
650-800 mm |
Technical data: wetLAN 120 with FVT 20 magazine
|
Ana gövde: |
Kare profil kaynaklı paslanmaz çelik boru |
|
Makine boyutları: |
Makine tasarımına bağlıdır |
|
Etiket uzunluğu: |
80 – 650 mm |
|
Etiket yüksekliği: |
40 – 315 mm |
|
Hız: |
1200 adet/saat |
|
Konveyör bandı yüksekliği: |
650-800 mm |
Uygulama:
Etiketleme makinesinin konveyör zinciri, ambalajları bir hat içi etiketleyici üzerinden taşır. Etiketleme girişinde bir ölçüm cihazı, ambalajların arasını sürekli sabit şekilde açarak aşamalı etiketleme süreçlerini başlatır. Araları açılan ambalajlar serbest bırakıldıkça fotoelektrik sensör etiket magazinini etkinleştirir. Magazindeki diziden bir etiket ayrılır ve tutkal merdanesine doğru yönlendirilir. Tutkal merdanesi, etiketin arka tarafına çok ince ve yüzeyin her noktasına eşit dağılmış bir tutkal katmanı uygular. Etiketin ambalaja doğru bir şekilde yapışması için konveyör zinciri hızı ve magazinin etiketi serbest bırakma zamanı ayarlanır. Etiket alındıktan sonra ambalaj etiket baskı bandına hareket eder ve etiket burada ambalaja sağlam bir şekilde bastırılarak yapıştırılır.

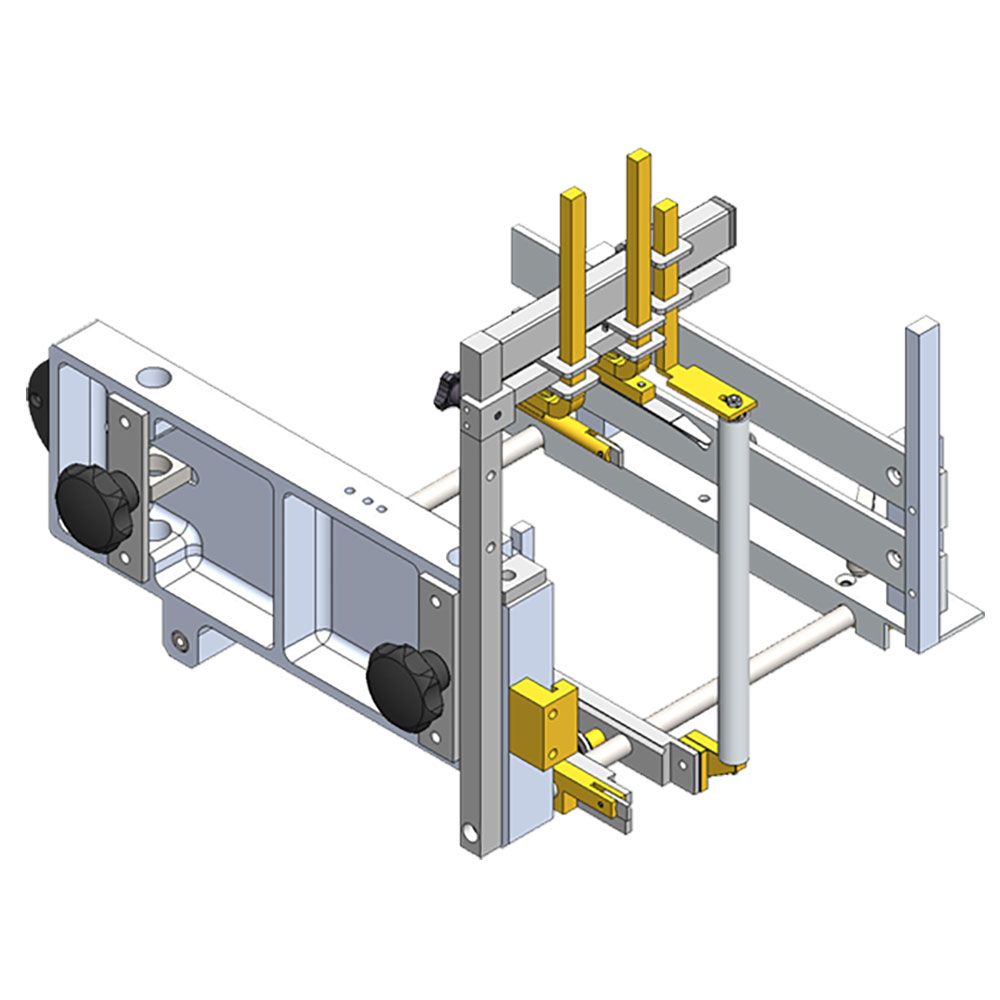

Salınımlı magazin - düşük ve orta seviye kapasiteler için
Salınımlı magazinde etiket dizileri dik konumda bulunur. Etiketin serbest bırakılması sırasında magazin ileri doğru salınır ve böylelikle ön etiket kenarı, dönmekte olan tutkal merdanesi üzerindeki yapışkan katmanına temas eder. Yapışma gücü sayesinde etiket ayrılır ve magazinden tutkal merdanesine doğru çekilir. Etiket besleme konumunda isteğe bağlı püskürtmeli yazıcı veya barkod tarama cihazlarının entegre edilmesi idealdir.

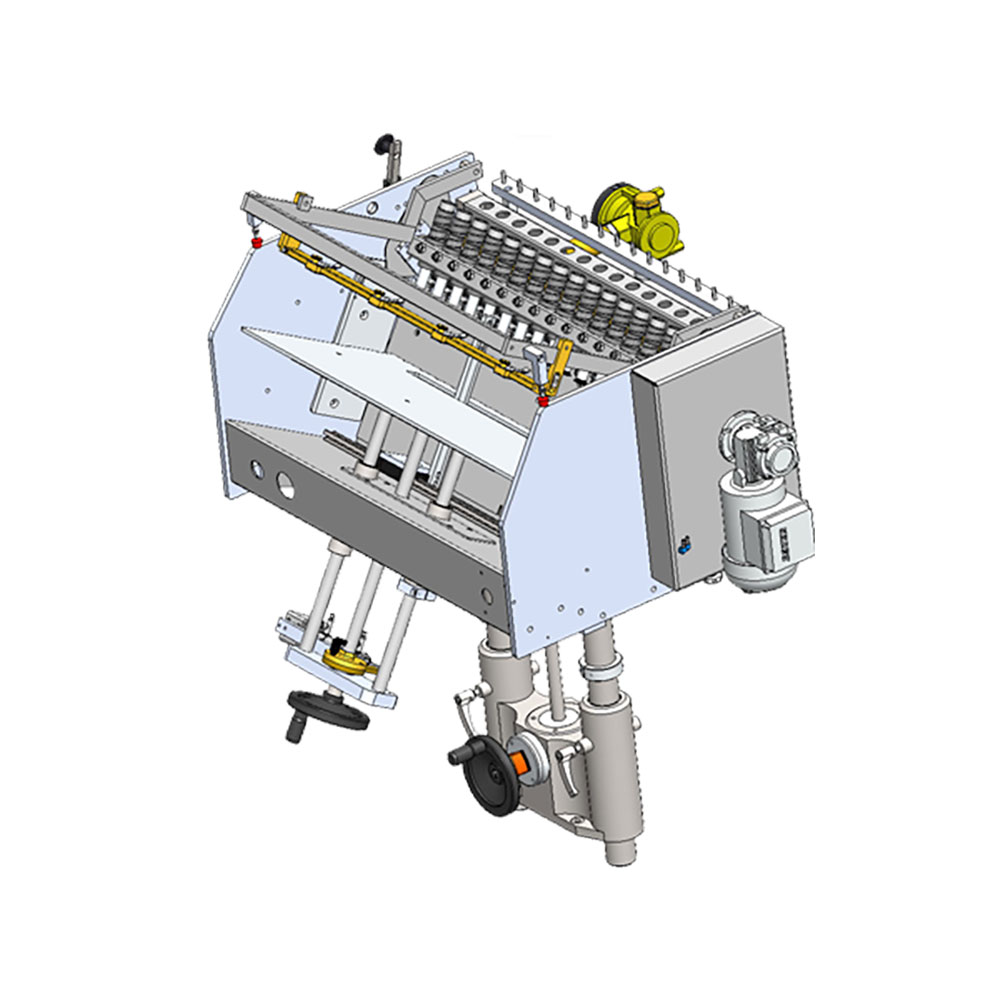

FVT 20 – geniş etiketler için
FVT 20 magazinde etiketler magazine yatay olarak konumlandırılır ve çoklu sökülebilir vakum ağızlarına sahip periyodik hareketli vakum çubuğu tarafından alınır. Kullanılacak vakum ağızlarının sayısı, etiket uzunluğuna göre belirlenir. Bu yatay konumlandırma, en büyük ve en küçük etiketler arasında parça değişimine neredeyse hiçbir zaman gerek kalmadan etiketlerin kolaylıkla değiştirilmesine imkân sağlamaktadır. Bir etiket alındığında, vakum çubuğu etiketi kayışlı aktarma istasyonunda bulunan bekleme konumuna taşır. Etiket besleme konumunda isteğe bağlı püskürtmeli yazıcı veya barkod tarama cihazlarının entegre edilmesi idealdir. Aktarma kayışları ve konveyör hızı, tutkal merdanesine göre ayarlanarak etiketin ambalaja doğru bir şekilde yapışması sağlanır.
